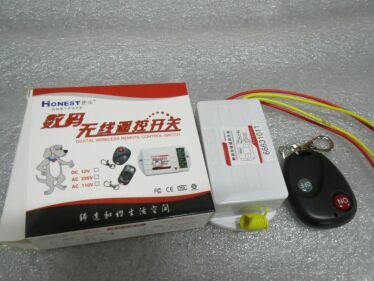

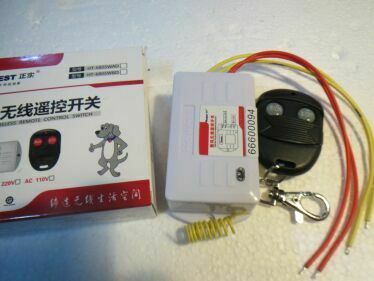

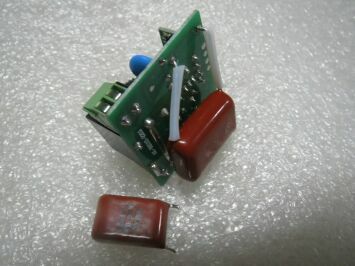

Выключатель дистанционный 1-канальный на радиочастоте "Honest" 1 канал, дальность действия около 70м в прямой видимости Реле 10А 220В На выходных контактах реле 220В Режим работы – фиксированный ( одну кнопку нажали – включили, вторую нажали – выключили) Питание 220В Размеры в корпусе: 75х45х25. Размер платы без корпуса: 45х40х20 Дополнительные пульты кодируются путем запаивания перемычек аналогично пульту из комплекта. Дополнительные "Honest"ы кодируются путем запаивания перемычек аналогично "Honest"у из комплекта. Достоинство: простота и надёжность. Схема включения: Розничная цена: 800р  Honest__ Выключатель дистанционный 1-канальный RC-1-220-MIKRO-KP2 (AK-RK01S-220) 1 канал, питание 220в., дальность действия 100м в прямой видимости Размеры платы приёмника без корпуса: 35х30х25мм Светодиодная индикация Выбор режима осуществляется преставлением перемычки на плате В комплекте один пульт с двумя или одной кнопкой. На выходе реле напряжения нет ("сухие" контакты) Дополнительные пульты кодируются путем запаивания перемычек аналогично пульту из комплекта. Для увеличения срока службы дистанционного выключателя меняем "родной" гасящий конденсатор по питанию в 1мкФ на такой же, но большего размера. Розничная цена: 750р. RC-1-220-MIKRO-KP2__AK-RK01S-220 Выключатель дистанционный AK-RK01SC-220 1 канал, питание 220в., дальность действия 100м в прямой видимости Реле 10А 220В Размеры платы приёмника без корпуса: 65х40х20мм чувствительность приемника:- 105db На выходных контактах реле напряжения нет. Нормальнозамкнутые и нормальноразомкнутые контакты (три выхода с реле) Выбор режима осуществляется перестановкой перемычки на плате Дополнительные пульты кодируются путем запаивания перемычек аналогично пульту из комплекта. Схема включения: Розничная цена: 750р -__ Выключатель дистанционный одноканальный AK-RK01SE-220 питание 220в(клемма L-линия,клемма N - нейтраль) дальность действия 100м в прямой видимости Реле 10А/220В Размеры платы приёмника без корпуса: 65х37х20мм На выходных контактах реле напряжения нет. На плате приёмника микрокнопка для программирования доп. пультов Клеммы COM и NO нормальноразомкнутые контакты реле. Клеммы COM и NC нормальнозамкнутые. Выбор режима осуществляется перестановкой перемычки на плате Схема включения: Розничная цена: 800р - Выключатель дистанционный с пультом повышенной дальности 1 канал\пит. 220в\"сухие" контакты Дальность действия пульта KL-3000 до 3 км. AK-RK01SC-220 с пультом KL-3000; AK-RK01SE-220 с пультом KL-3000; RK01SX-220 с пультом KL-3000; RC-1-220-MIKRO-KP2 с пультом KL-3000 Розничная цена: 1200р. - Выключатель дистанционный 1-канальный RK01SX-220 1 канал, 220в. Дальность действия до 100м Реле 10А На выходных контактах реле напряжения нет (три выхода с реле) Три режима. Режим программируется запайкой перемычек. Размер платы без корпуса: 50х30х20мм Розничная цена: 750р RK01SX-220 Выключатель дистанционный 1-канальный с памятью AK-ZBC-220v Питание 220В, 1 канал, дальность действия 100м в прямой видимости Режим работы фиксированный, т.е. нажал -включил, нажал - выключил. Другие режимы не предусмотрены Реле 5v. Запоминает своё положение при выключении питания платы приёмника Размер платы:42 х 21 х 10мм. На выходных контактах реле напряжения нет Дополнительные пульты программируются програмной кнопкой на плате приёмника. Розничная цена: 850р AK-ZBCAK-ZBC Выключатель дистанционный 1-канальный RC-1-220-30A 1 канал, дальность действия около 100м в прямой видимости "Сухие" контакты, т.е. на выходе реле напряжения нет. Исполнительное устройство (приёмник) в корпусе: 80х60х35. размер платы без корпуса: 75х53х20. Мощное "автомобильное" реле на 30А/220В. Режим работы – фиксированный или на удержание(реле включено, пока нажата кнопка на пульте).Выбор режима осуществляется перестановкой перемычек на плате В комплекте один пульт с одной или двумя кнопками, питание пульта – батарейка 12 В Дополнительные пульты кодируются след. образом: на новом пульте запаять перемычки аналогично тому, как они запаяны на пульте, идущем в комплекте. Установленные изначально гасящие по питанию конденсаторы с размерами 30х16х10мм греются и быстро выходят из строя, поэтому мы меняем их на такие же, но качественные с размерами 30х2013мм, что значительно увеличивает срок службы устройства. RC-1-220-30A с с пультом KL-3000(3км) - 1250р Собираем комплекты с RC-1-220-30A: два\три\четыре приёмника + пульт Розничная цена: 950р Выключатель дистанционный RC-1-220-30A Выключатель дистанционный 1-канальный KL-K80A 1 канал, дальность действия около 100м в прямой видимости На входе\на выходе 220в Размеры платы приёмника:75х52х35мм Реле двухконтактное SLDH-12VDC-1A (80АVDC). Режим работы определяется установленной мк\сх Розничная цена: 1000р Выключатель дистанционный KL-K80A Выключатель дистанционный 1-канальный KL-K111X 1 канал, дальность действия около 100м в прямой видимости Размеры платы приёмника:77х57х35мм Реле двухконтактное SLDH-12VDC-1A (80А 14VDC). Режим работы – фиксированный или на удержание (реле включено, пока нажата кнопка на пульте) Выбор режима осуществляется преставлением перемычки на плате Розничная цена: 1000р Выключатель дистанционный KL-K111X Выключатель дистанционный AK-RK02S-D 2 канала. Реле 10А (220В) Дальность: 100м. с коричневым пультом и 1км. с белым пультом. На выходных контактах 220в - замкнуты перемычки A,B,C,D На выходных контактах "0в"
-нормальнозамкнутые контакты - замкнуты перемычки G и H (A,B,C,D - разомкнуты)
- нормальноразомкнутые контакты - замкнуты перемычки E и F (A,B,C,D - разомкнуты) Размер платы без корпуса: 80х41х18мм Режим работы устанавливается перемычками на плате приёмника:
– фиксированный
- на удержание
- на коммутацию(в этом режиме включённым может быть только одно реле. При нажатии кнопки одно реле включается, а другое выключается. ) В комплекте один пульт с мощным выходным каскадом. Дальность до 150м. Трансформаторный БП Розничная цена: 1000р.(пульт на 0,1км.) 1200р.(пульт на 1км.) 1400р.(пульт на 3км.) - ---- Новинка!---- Выключатель дистанционный 2-канальный KL-K211 2 канала \ 315Мгц. \ реле 16А. \ 100м в прямой видимости Питание: 200в На выходных контактах реле напряжения нет. Режим работы устанавливается перемычкой. (на удержание; на фиксацию; на коммутацию;) Дополнительные пульты программируются нажатием кнопки на плате приёмника Розничная цена: 1200р. Выключатель дистанционный AK-380V RX03> Выключатель дистанционный 4-х канальный KL-K418A Исполнительное устройство(размеры платы: 80х90мм.) собрано на мк\сх SC2272 Режим работы зависит от установленной мк\сх:
a) фиксированный ( нажали кнопку на пульте – реле включено, нажали второй раз эту кнопку – реле выключено)
b)на удержание (реле включено пока нажата кнопка)
с)на коммутацию (каждая следующая команда выключает предыдущую) Выходные контакты - без напряжения ( «сухие контакты», т.е. можно подключить нагрузку с любым напряжением) Радиус действия – до 100м в пределах прямой видимости Питание – 220в. Реле - 10А Дополнительные пульты кодируются путем запаивания перемычек аналогично пульту из комплекта Розничная цена 1000p Выключатель дистанционный четырёхканальный Выключатель дистанционный 4-х канальный 4-CH-RF Исполнительное устройство – в корпусе. Режим работы устанавливается перестановкой перемычек
а)на фиксацию - нажали кнопку на пульте – реле включено, нажали второй раз эту кнопку – реле выключено
в)на удержание - реле включено пока удерживается кнопка на пульте
с)на коммутацию - каждая следующая команда выключает предыдущую Питание – 220в.(сх. без сетевого трансформатора) Выходные контакты - без напряжения ( «сухие контакты», т.е. можно подключить нагрузку с любым напряжением) Радиус действия – до 100м в пределах прямой видимости Реле - 10А В комплекте один пульт
Розничная цена 1300p Выключатель дистанционный четырёхканальный Выключатель дистанционный 4-канальный AG-C410 дальность действия около 100м в прямой видимости На выходных контактах:
"220в."(замкнуты перемычки AA1,AA2,BB1,BB2,CC1,CC2,DD1,DD2)
"0" (замкнуты перемычки A,B,C,D) Питание приёмника – 220в.(трансформаторный БП) Реле 10А0в. Ток покоя: 10 мА Три режима работы: фиксированный, на удержание, коммутации Выбор режима осуществляется преставлением перемычки на плате Размер: 107 х 48 х 21 мм Ролик №1 на "Ю-тюбе" в тему Ролик №2 на "Ю-тюбе" в тему Розничная цена: 1100р AG-C410 Выключатель дистанционный 4-канальный AG-C411 4 канала \ 315Мгц. \ реле 16А. \ около 100м в прямой видимости "горячие" или "сухие" контакты на выходах реле Питание – 220в. Три режима работы: фиксированный, на удержание, коммутации
Выбор режима осуществляется перестановкой перемычки на плате Размер платы без корпуса: 118х75х35 мм Сх. включения: Розничная цена: 1600р AG-C411 ---- Новинка!---- Выключатель дистанционный 4-канальный AK-DGL220 4 канала \Питание: 220в\ 315Мгц \ реле 30А. \ около 100м в прямой видимости На выходных контактах реле напряжения нет. Нормальнозамкнутые и нормальноразомкнутые контакты Режим работы - фиксированный (нажал - включил, нажал - выключил) Крепление под din-рейку Размеры 145х90х40мм Звуковая индикация нажатия кнопки. Световая индикация включённого канала. Розничная цена: 1700р. Выключатель дистанционный AK-DGL220 Собираем комплекты на 2,3,4,6,8,12,15,16 или 18 отдельных каналов Питание 220в. Реле: 10А/250в. Режим работы - программируется любой. Выходные контакты - без напряжения ( «сухие контакты», т.е. можно подключить нагрузку с любым напряжением) Дальность действия зависит от выбранного пульта.
Розничная цена: 700р за каждый приёмник + пульт 300...600р Выключатели дистанционные __Выключатели дистанционные Приобрести выключатель дистанционный можно:
В субботу - Митинский радиорынок с 9.00 до 14.30
В будни. Мастерская по адресу: Щёлковское ш. д.77 кор.3 (цокольный этаж); 6 мин. от м. Щёлковская;
Все вопросы по E-mail: или по тел.: 8(916)926-78-32
Предпродажная проверка. Ремонт. Гарантия. Бесплатные консультации
